16路远程控制智能开关用户手册

产品简介

1.6路远程控制智能开关(以下简称“16路开关”)，用于实现远程控制2200w以下设备通断。

2. 手机APP远程控制、智能音箱语音控制、安装简单、可分享多人使用。

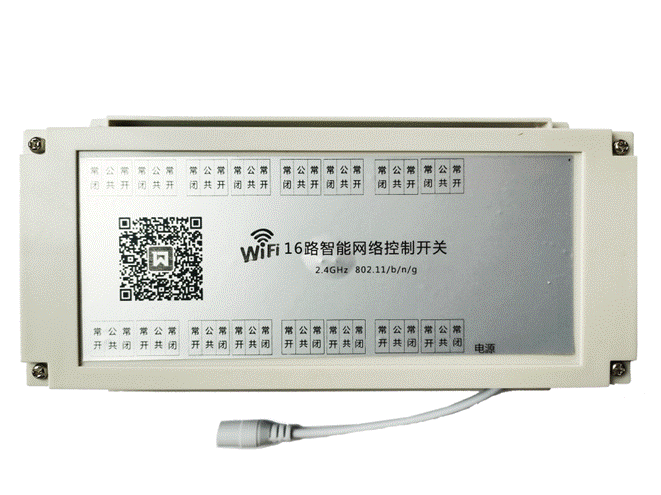

产品图片

   16路开关

应用场合

可控制2200w以下的设备

主要功能和特点

1、支持安卓、苹果、手机端控制

2、具备保持模式、点动模式、自锁模式、互锁模式（默认为自锁模式，可通过软件设置为保持）

保持模式：手松开时保持最后的开或者关状态

点动模式：按住时开状态，手松开时关状态

自锁模式：按下后不管手是否松开，都会开一秒，自动关

互锁模式：某一路开时，其他路关，某一路关时，其他路开

3、可定时、循环定时、每天定时工作、延时，最小单位是分钟。（最多8组定时）

4、1台手机可添加无限多个设备，1个设备可共享给其他手机使用

5、只要连接上wifi可上网，全国各地手机能够上网就能控制，亦可手机流量控制

6、支持控制0-220V电压10A电路，大约2200w 的功率，覆盖90%的家用电器和设备

7、可自定义命名，智能音箱可以语音控制（小爱同学、小度、天猫精灵）

接口和内部部件示意

1、设置按键（点按可以控制全开全关，长按8秒恢复出厂设置）

2、电源指示灯

3、12v输入端

4、输出端（一般接常开跟公共端）

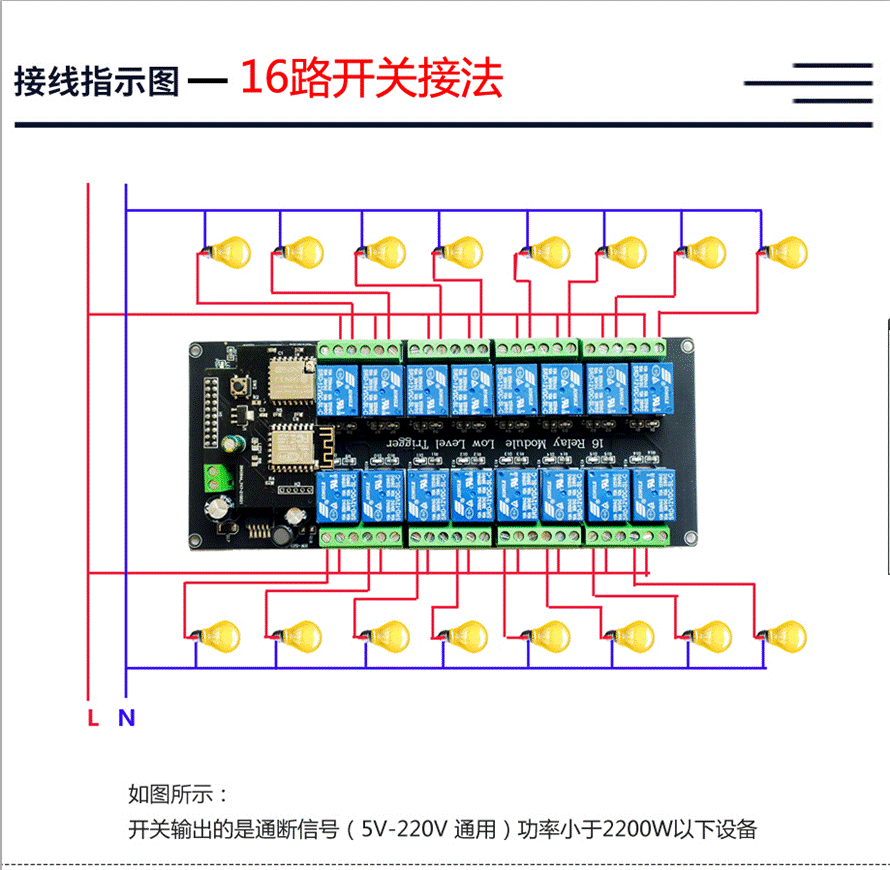

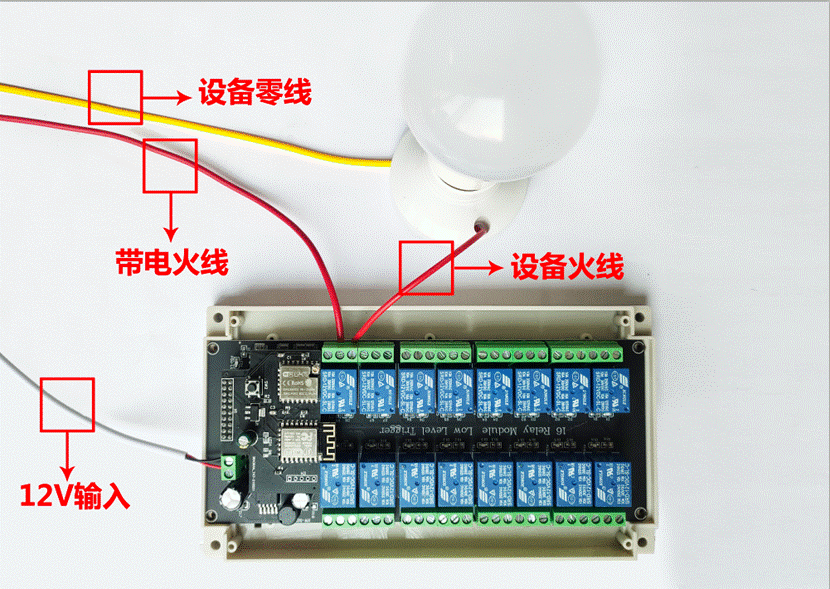

16路开关安装

1、需要安装的设备要先断电，不能带电操作

2、设备的火线接在常开，公共端接常带电的火线，零线原来的位置不变。

3、控制设备的功率需小于2200W。大于中间需要加大功率继电器。

如功率超过1000w，需要单独接火线到公共端，不能串联

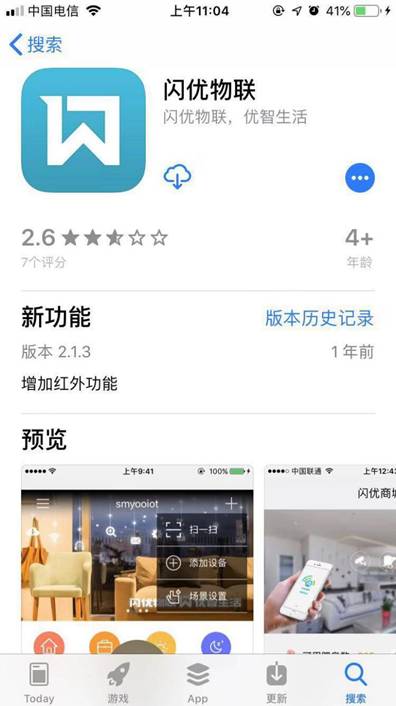

控制端下载和安装（手机直接搜索闪优物联app，即可下载）

下载地址：http://www.3uyun.com/download.html

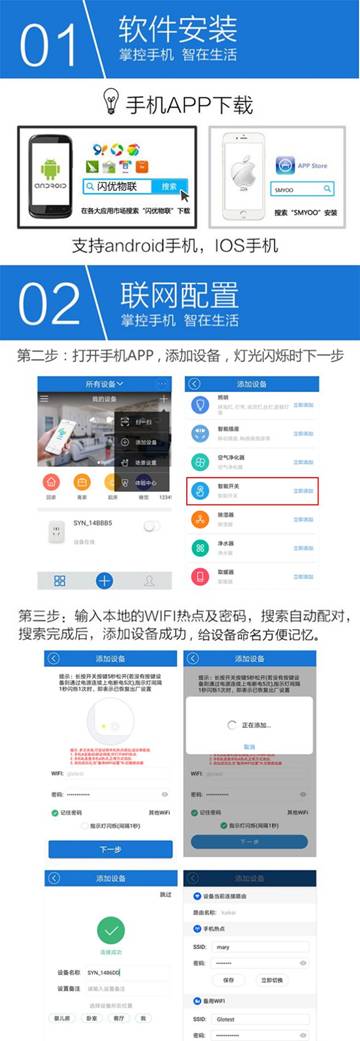

完整操作使用流程

1、手机登陆家里wifi路由器（连接2.4gWIFI），并到手机应用市场下载“闪优物联”软件，安装注册完毕。

2、控制器接上对应的供电电源，指示灯将1秒闪亮一次的状态。开始打开APP，进行配网

3、匹配添加成功后手机主页面将会出现该设备的按钮，配网完成。

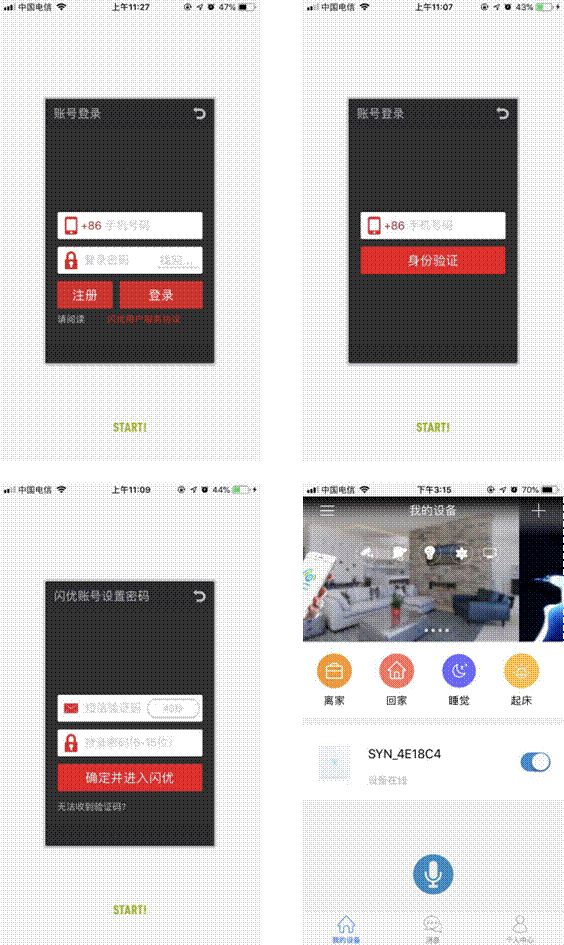

用户注册

1.打开APP，点击注册

2.输入手机号并发送验证码

3.注册成功，进入闪优物联

添加绑定控制器

1.在我的设备中，点击添加设备

2.点击智能开关，选择WiFi并输入密码，勾选指示灯闪烁（间隔1秒），点击下一步

3.等待绑定成功，然后点击确认返回主界面

工作指示灯及状态图标

LED工作指示灯状态

1.匀速闪烁：开机卡当前为等待绑定状态

2.快速闪烁：开机卡正在连接WIFI

3.间隔闪烁（每隔8秒左右闪一下）：开机卡为正常工作状态

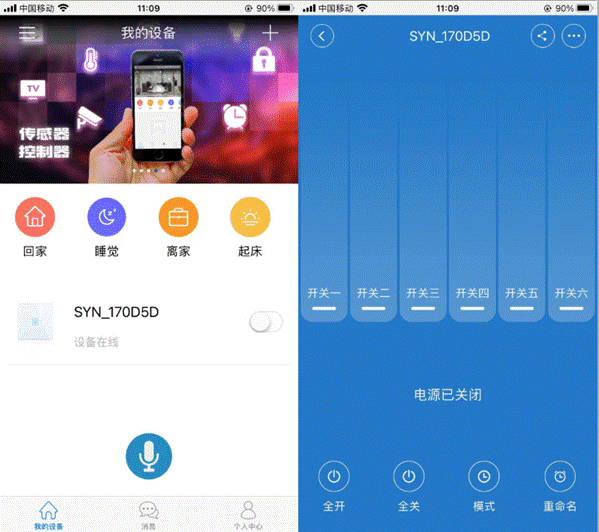

主要功能介绍

基本操作

1.绑定成功会显示在主界面我的设备列表中

2.点击进入设备

感谢您选择我们的产品，如果在使用中遇到任何问题请随时联系销售人员或者致电我们。祝您生活愉快！

闪智物联科技有限公司

2019.9
